Die lästige Suche nach Lecks in Druckluftanlagen könnte bald sehr viel einfacher werden: Das Fraunhofer IPA entwickelt mit der SICK AG einen Leckage-Zusatzservice für einen intelligenten Durchflusssensor. Selbstlernende Algorithmen werten die Messdaten aus und kommen so undichten Stellen auf die Schliche.
Die Norm ISO 50001 verpflichtet Unternehmen zum Energiesparen. Sie müssen sich selbst ein Ziel setzen, wie viel Energie sie in den kommenden Jahren einsparen wollen – und dieses dann auch erreichen. Große Einsparpotenziale gibt es beispielsweise bei der Druckluft, einer der verbreitetsten und teuersten Energieformen in der deutschen Industrie. Rund 60 000 Druckluftanlagen sind hierzulande in Betrieb. Zusammen verbrauchen sie Jahr für Jahr 16,6 Terawattstunden, was sieben Prozent des gesamten Stromverbrauchs der heimischen Industrie entspricht.
Bis zu 30 Prozent der eingesetzten Energie entweicht jedoch ungenutzt aus winzigen Lecks. Diese Löcher, Knicke oder undichten Verbindungsstücke aufzuspüren, ist bisher jedoch mit großem Aufwand verbunden. »Die auf dem Markt verfügbaren Produkte und Methoden zur Erkennung von Leckagen rechnen sich für viele Anwender nicht«, sagt Christian Dierolf von der Abteilung Industrielle Energiesysteme am Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA. »Um sie anzuwenden, muss man entweder immer wieder mit einem Ultraschallgerät Leckagen aufspüren oder neue Ventile zur Einzelüberwachung der Pneumatikaktoren nachrüsten.« In vielen Unternehmen lebt man deshalb notgedrungen mit der Verschwendung.

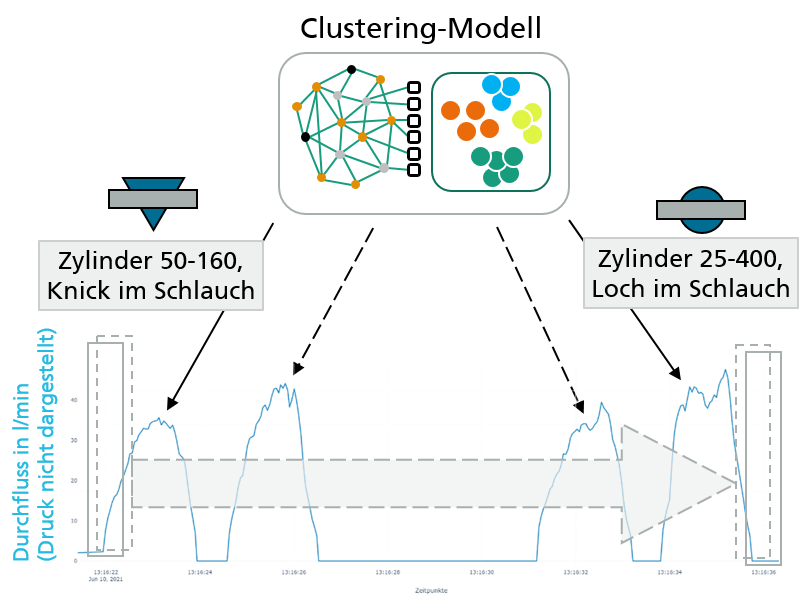

Doch künftig wird es keinen Grund mehr geben, Druckluft unnötig entweichen zu lassen und auf die Energieeinsparpotenziale zu verzichten. Denn Forscher Dierolf entwickelt in enger Zusammenarbeit mit der SICK AG einen Leckage-Zusatzservice für deren intelligenten Durchflusssensor. Er zeichnet laufend Druck, Temperatur und Durchflussrate auf und generiert daraus lückenlose Kurvenverläufe. Auswerten soll diese Kurven ein selbstlernender Algorithmus. »Der Clou ist dabei das sogenannte Clustering: Leckagen schlagen sich in charakteristischen Kurvenverläufen nieder. Diese erkennt der Algorithmus und schlägt Alarm«, erklärt Dierolf.

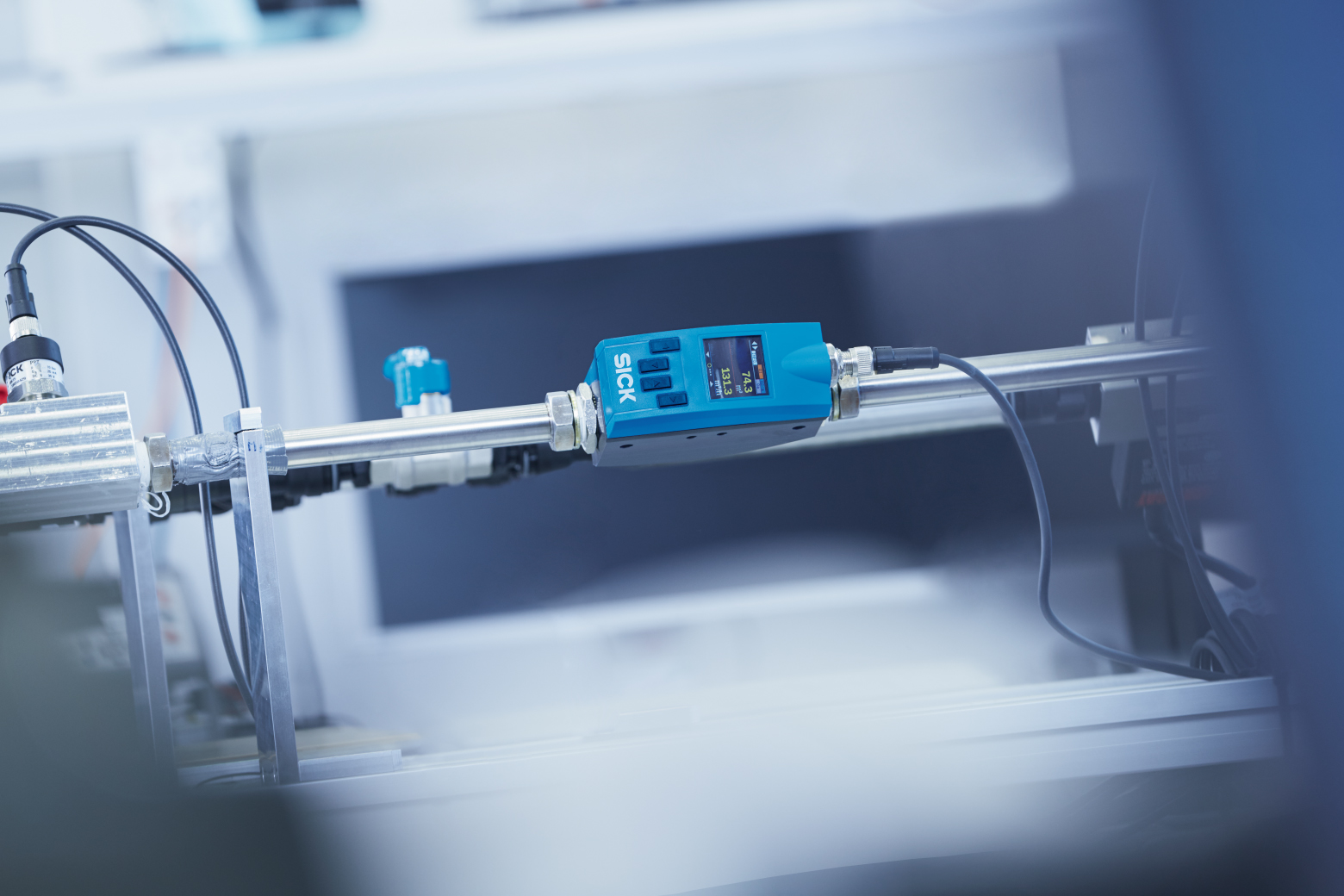

Die Implementierung soll denkbar einfach werden: Der Sensor, den das Fraunhofer IPA und SICK vom Konzept bis zur Serienreife gemeinsam entwickeln, muss weder mit der Maschinensteuerung der Druckluftanlage noch mit einem Industrie-PC verbunden werden. Stattdessen verfügt der Durchflusssensor selbst über ein kleines Display und weitere Schnittstellen wie MQTT und OPC-UA, welche eine automatisierte Benachrichtigung des Anwenders erlauben. Zusätzlich kann der Anwender über ein Web-Interface auf den Sensor zugreifen. Außerdem wird sich der Algorithmus selbstständig einlernen. Bei diesem sogenannten unüberwachten maschinellen Lernen muss ein Mensch am Ende nur überprüfen, ob der Algorithmus die richtigen Schlüsse aus den vorliegenden Informationen gezogen hat.
»Für uns sind die Ergebnisse aus dem gemeinsamen Entwicklungsprojekt Grund genug, in zukünftigen Generationen von Durchflusssensoren unseren Kunden standardmäßig das Clustering als intelligenten Service nutzbar zu machen«, sagt Thomas Weber, Leiter Entwicklung des Bereichs »Industrial Instrumentation« bei SICK.

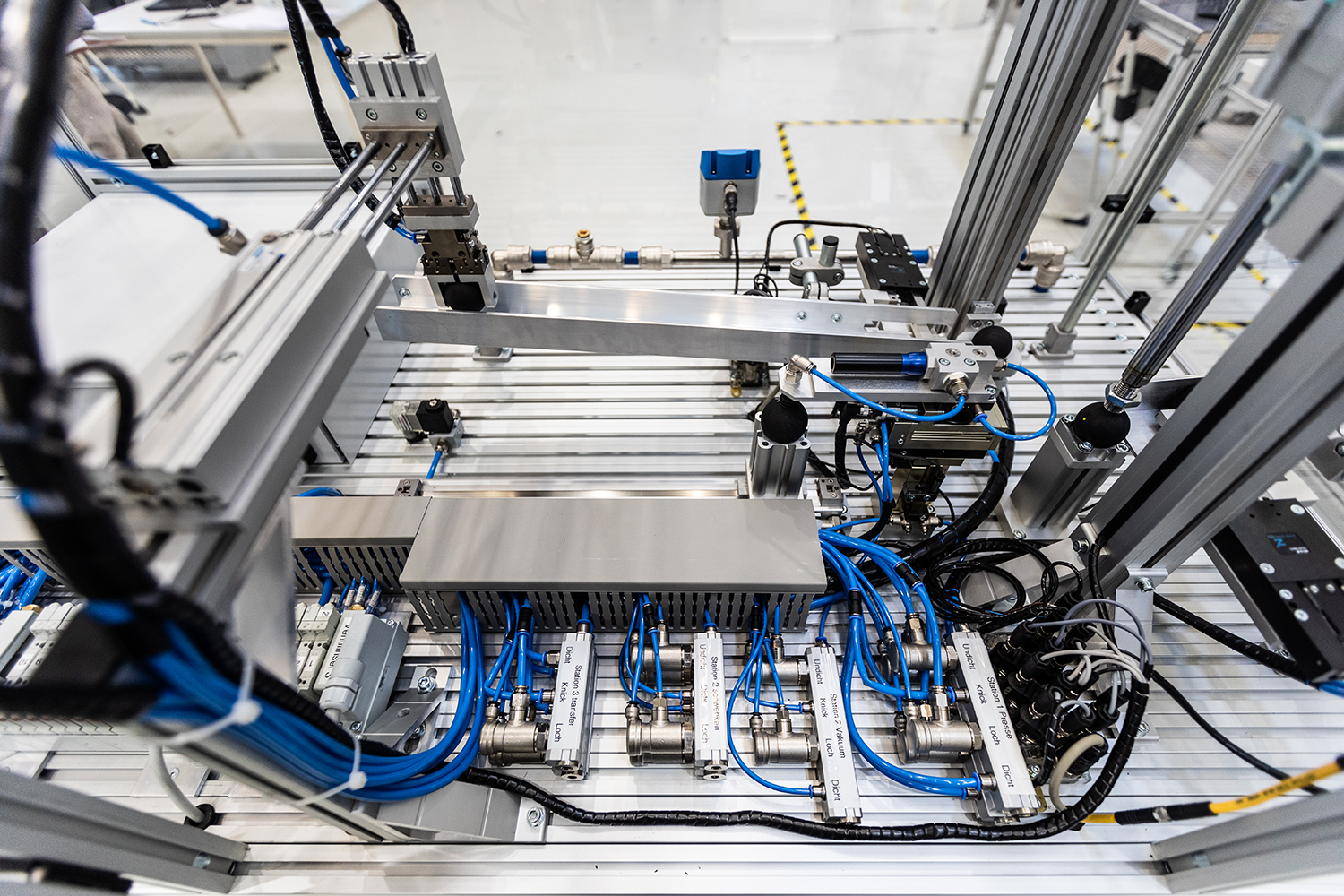

Bis es soweit ist, wird es allerdings noch etwas dauern. Denn bisher handelt es sich bei dem Leckage-Zusatzservice für den intelligenten Durchflusssensor noch um einen Prototyp. Am Unternehmenssitz in Waldkirch wurde kürzlich eine Druckluft-Demonstratoranlage gebaut und ans Fraunhofer IPA nach Stuttgart ausgeliefert. In ihr ist der Sensorprototyp verbaut, der nun erprobt und weiterentwickelt wird.
