Lesehilfe aus dem 3D-Drucker für sehbehinderte Menschen

Mediendienst September 2017 /

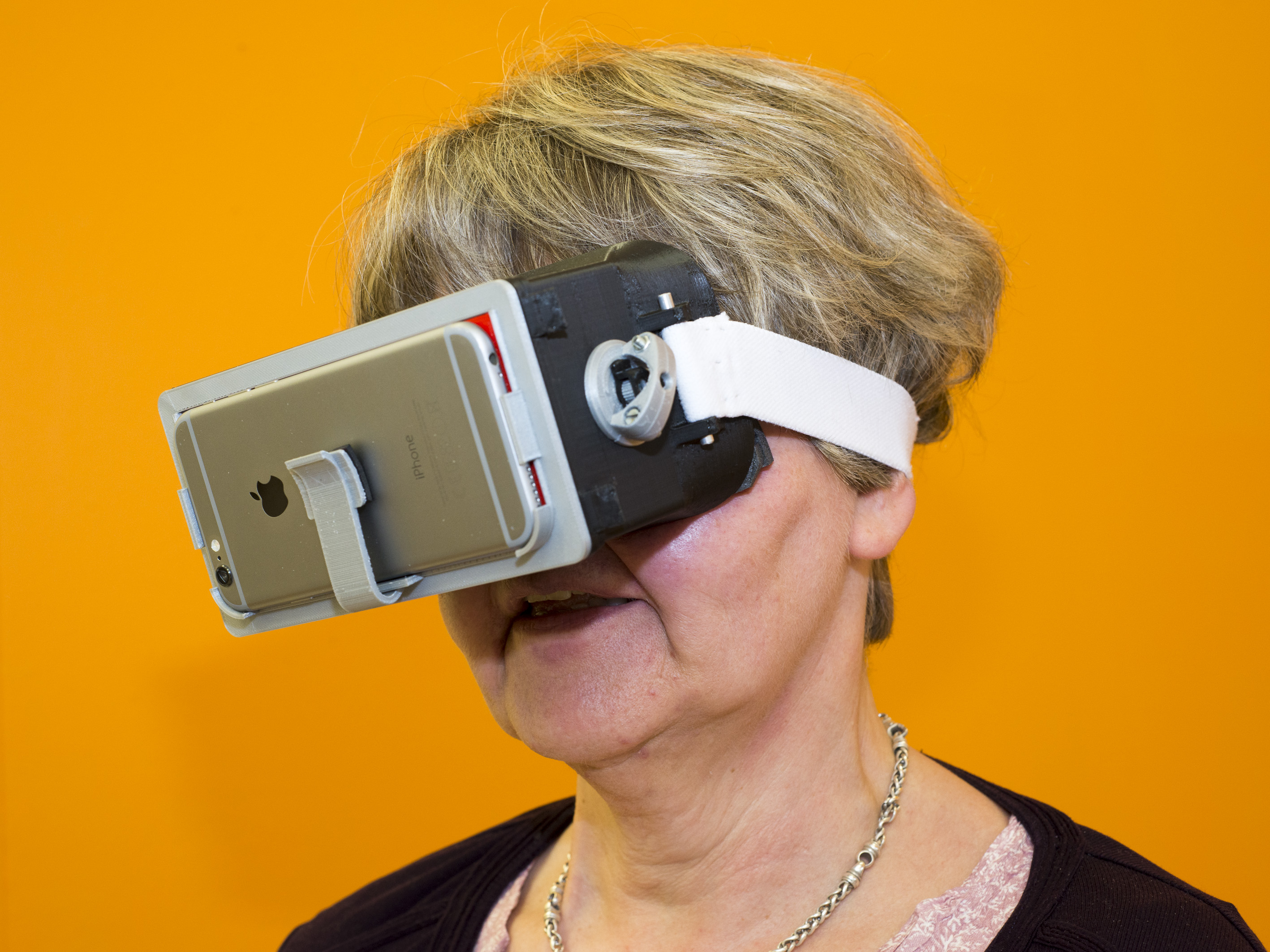

Das Gestell nimmt ein Smartphone auf, wird wie eine Taucherbrille vors Gesicht gespannt und kann individuell angepasst werden. In dem vom BMBF geförderten Projekt VRread hat das Fraunhofer IPA zusammen mit dem Blinden- und Sehbehindertenverband Württemberg e. V. (BSV-W), der Firma rioprinto und der Maker- Bewegung ein Aufnahmegestell zum Ausdrucken und eine entsprechende Leseapplikationssoftware für ein Android-basiertes Smartphone entwickelt. Bastler, Erfinder und Kreative aus der Maker-Szene, die in Eigeninitiative kreative Lösungen zu technischen Herausforderungen aus dem Alltag entwickeln und realisieren, arbeiteten eng mit Sehbehinderten zusammen. Die Daten stehen zum Download jedem zur Verfügung.

Zeitung überall lesen zu können, ist für die meisten Menschen eine Selbstverständlichkeit. Hochgradig sehbehinderte Menschen haben damit ein Problem. Viele sind auf stationäre Kamerasysteme angewiesen, deren Aufbau für Bildschirm und Kamera einen festen Platz
erforderlich macht. Mobile Lesehilfen sind nur sehr eingeschränkt verfügbar. An großen Bildschirmen führt für sehbehinderte Menschen derzeit kaum ein Weg vorbei. Platziert man jedoch einen relativ kleinen Bildschirm besonders nahe vor dem Auge, entsteht ein weites Sichtfeld ohne erkennbare Grenzen. Und kleine Bildschirme in Form seines Smartphones hält heute fast jeder in Händen.

Smartphone wird wie ein Brille getragen

Genau hier liegt der Ansatz von VRread. Im Mittelpunkt von VRread steht eine angepasste Aufnahmevorrichtung. Hinzu kommt eine Leseapplikation für das Smartphone des Nutzers, das sehr viel Technik auf kleinstem Raum bietet und immer mehr auch von sehbehinderten Menschen genutzt wird. Mit der an die individuelle Sehbeeinträchtigung angepassten Aufnahmevorrichtung wird das Smartphone entsprechend nah vor dem Auge platziert. Große in der Aufnahmevorrichtung integrierte Linsen fokussieren das Bild auf die kurze Distanz für den Nutzer. So eröffnet das Smartphone die Möglichkeit, in ein digitales Dokument einzutauchen und wird damit zur individuellen Lesehilfe für sehbehinderte Menschen. Lageerkennung dient der Steuerung Dabei wird die integrierte Gyrosensorik zur Lageerkennung im Smartphone von der entwickelten VRread-Leseapplikation zur Steuerung und Navigation auf dem digital erfassten Dokument verwendet. Auf dem Smartphone vorhandene Dokumente können damit in einem völlig neuem Kontext und optimalem Seheindruck einfach und überall gelesen werden. Im Hauptmenü kann der Nutzer einmal vorab seine idealen Einstellungen wie bspw. die Schriftgröße und den Kontrast einstellen. Eine zuschaltbare Leselinie erleichtert die Navigation auf dem Dokument zusätzlich.

Leseapplikationssoftware

Die Software selbst unterteilt sich in verschiedene Module. Das Steuermodul erfasst die Kopfbewegungen und ist in der Lage diese in Steuerinformationen zu übersetzen. Aus der Datenquelle des Textdokumentes wird im zweiten Modul eine nutzbare Textur erstellt.
Diese Textur wird in einem zweistufigen Prozess auf dem Bildschirm ausgegeben. Alle Module wurden unter Berücksichtigung einer späteren Erweiterbarkeit entworfen.

3D-Datensätze und Software kann jeder herunterladen

Im Rahmen eines ausgeschriebenen Wettbewerbs in der Maker-Bewegung wurden drei per 3D-Druck gedruckte Aufnahmevorrichtungen prämiert. Ein viertes Design entwickelte außer Konkurrenz das Fraunhofer IPA. Die Datensätze dieser vier Modelle stehen in Form von 3D-Daten für den Ausdruck auf einem 3D-Drucker für jedermann zur freien Verfügung, ebenso die Installationsdatei für die vom Fraunhofer-Institut entwickelte Leseapplikation. Mit Hilfe der eigenen Parameter wie bspw. des individuellen Augenabstands kann das Aufnahmegestell via 3D-Druck bei einem Anbieter von photonischen 3D-Druckverfahren
auf Onlineplattformen kostengünstig bestellt werden. Versierte Anwender oder Entwickler können die Ergebnisse auch als Basis zur eigenen Weiterentwicklung verwenden. Jetzt muss noch die VRread-Textleseapplikation auf dem Smartphone installiert werden und auf den Nutzer eingestellt werden. Dann können die auf dem Smartphone gespeicherten Dokumente oder die Zeitung digital gelesen werden.

© Universität Stuttgart IFF/ Fraunhofer IPA, Rainer Bez
Beim Technologietag 2017 zeigt das Fraunhofer IPA, wie die Daten eines Temperiersystems über Virtual Fort Knox (VFK) echtzeitnah erhoben und automatisiert weiterverarbeitet werden.

Steckbrief

Projekt: Individuell angepasste und gefertigte VR-Gestelle und Applikationssoftware als Lesehilfe für Menschen mit Sehbehinderung (VRread)
Koordinator: Fraunhofer-Institut für Produktionstechnik und Automatisierung IPA
Projektvolumen: 87 490 € (Förderquote 100 %)
Projektlaufzeit: 1. 11. 2016 bis 31. 5. 2017
Projektpartner: Blinden- und Sehbehindertenverband Württemberg e. V. (assoziierter Partner); rioprinto UG (assoziierter Partner)
Förderprogramm: »Photonik Forschung Deutschland«
Fördermaßnahme: »Wettbewerb Light Cares – Photonische Technologien für Menschen mit Behinderung«
Fördergeber: Bundesministerium für Bildung und Forschung (BMBF) In Kooperation mit der Maker-Szene Maker sind Bastler, Erfinder und Kreative, die in Eigeninitiative kreative Lösungen zu technischen Herausforderungen aus dem Alltag entwickeln und realisieren, ohne den Einsatz kostspieliger Speziallösungen. Im Projekt VRread arbeiteten Menschen mit Behinderungen und Vertreter der Maker-Bewegung eng zusammen.
