Smarte Systemoptimierung jetzt auch fürs Maschinen-Benchmarking nutzbar

»Die schnellsten Maschinen schneller machen«

Mediendienst August 2017 / 31.7.2017

Viele Unternehmen arbeiten mit einem Fuhrpark aus nur einem Maschinentyp. Allerdings laufen die identischen Anlagen meist unterschiedlich schnell. Die »Smarte Systemoptimierung« des Fraunhofer IPA erlaubt es jetzt, mit einem automatisierten Maschinen-Benchmarking alle Maschinen auf das höchstmögliche Niveau zu bringen. Bei der Firma Freudenberg Sealing Technologies (FST) wurde so die Zykluszeit bis zu zehn Prozent pro Maschine reduziert. Zu sehen ist das Tool auf der EMO vom 18. bis 23. September in Hannover.

© Foto Universität Stuttgart IFF / Fraunhofer IPA, Rainer Bez

Mit den hochfrequenten Daten aus allen beteiligten Maschinensteuerungen und der smarten Kamera (linker Bildschirm) kann die Smarte Systemoptimierung Prozesse automatisiert beurteilen und Fehlerentstehung sowie Folgefehler in verketteten Anlagen aufdecken (rechter Bildschirm).

In vielen Produktionen stehen dutzende identische Maschinen in einer Reihe und führen immerzu denselben Bearbeitungszyklus aus. Üblich ist das beispielsweise bei der Herstellung von Werkstücken im Spritzguss, Tiefziehen oder der Metall- bzw. Kunststoffweiterverarbeitung. Obwohl die Maschinen gleich aufgebaut sind, arbeiten manche langsamer als andere. Das liegt meistens am Verschleiß bestimmter Bauteile, variierendem Sensorverhalten oder unterschiedlichen Werkzeugeinstellungen. Die Schwachstelle zu beheben, fällt Unternehmen oft schwer. »Die Maschine taktet schnell und durchläuft viele Einzelprozesse. Mit bloßem Auge erkennt man die Ursache kaum beziehungsweise gar nicht, wenn der Grund in der Kommunikation der Maschinensteuerung verborgen liegt«, informiert Felix Müller, Fachthemenleiter Autonome Fertigungssystemoptimierung am Fraunhofer IPA. Außerdem sei es schwierig, eine Zielgröße festzulegen, weil nur die Gesamtzykluszeit, nicht aber die Dauer der technischen Einzelprozessschritte als Vergleichswert vorliegt.

Tool deckt Zeitverlust bei einzelnen Prozessschritten auf

Die »Smarte Systemoptimierung« erlaubt es neuerdings, ein automatisiertes Maschinenbenchmarking durchzuführen und alle Komponenten des Fuhrparks auf das bestmögliche Niveau zu bringen. Schlüsseltechnologie sind adaptierte Algorithmen, die speziell zur Analyse von schnelltaktenden Stückgüter-Produktionslinien entwickelt wurden. Zunächst wird der Gesamtablauf der Maschine definiert und in Einzelprozesse, die Subschritte, zerteilt. »Die Gesamtzeit beträgt je nach Anwendungsfall zum Beispiel 50 Sekunden, ein technischer Subschritt in unserem Benchmarkwerkzeug nur wenige Millisekunden. So granular könnte mit wirtschaftlich vertretbarem Aufwand niemand seine Maschine händisch analysieren«, weiß Müller. Anschließend wird mit dem Optimierungswerkzeug eine durchgängige Datenbasis generiert und echtzeitnah an das Analysetool übermittelt.

Zur Datenerhebung »von innen« kommt ein hochperformanter Konnektor zum Einsatz, der auf die Daten aus der Maschinensteuerung zugreift. Zusätzlich zeichnen intelligente Kameras »von außen« die relevanten Prozessmerkmale auf. Mit dieser kontinuierlichen Datenbasis erkennt das Analysetool sofort, wenn eine Maschine langsamer als vorgesehen läuft. Auch die Ursache für die lange Prozessdauer wird mithilfe der Algorithmen automatisiert ausgegeben. Der Anwender kann nun viel schneller reagieren und die Störung schon vor dem Ausfall beheben. Darüber hinaus kann er einen optimierten Zielwert für die absolut schnellste Maschine erfassen, indem er die besten Einzelprozesse zusammenfügt. »Anlagenhersteller und auch die Betreiber können ihre schnellsten Maschinen so noch schneller machen«, betont Müller.

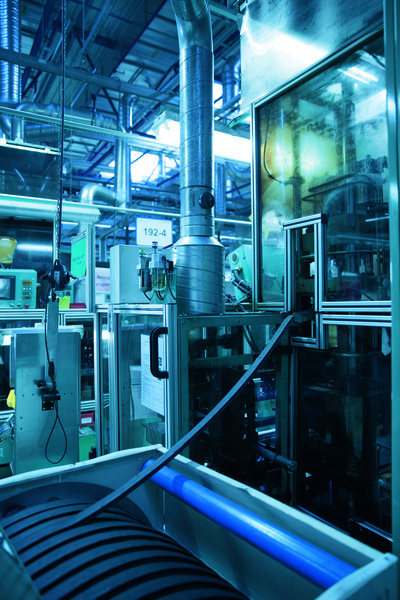

© Foto Freudenberg

Bei den Spritzmaschinen von Freudenberg hat das Fraunhofer IPA mit der Smarten Systemoptimierung die Zykluszeit um sechs bis zehn Prozent gesteigert.

Zykluszeit bei Freudenberg um bis zu 10 Prozent reduziert

Erfolgreich eingesetzt wurde das Werkzeug schon in einem Werk der Freudenberg Sealing Technologies bei einer ganzen Reihe von komplexen Spritzgießmaschinen für Dichtungen. Hier konnten die Wissenschaftler das Verhalten der Schalter und Achsen an den einzelnen Maschinen untersuchen und dessen spezifische Auswirkungen auf die Taktzeit aufdecken. Auch Verschmutzungen und ungünstige Ventileinstellungen konnten sie als Ursachen aus ihrem Analysemodell ableiten. »Insgesamt konnten wir je Maschine den Bearbeitungszyklus um sechs bis zehn Prozent verkürzen«, freut sich Müller. Schon zwei Monate nach Projektende hat der Praxispartner die analysierten Maßnahmen umgesetzt und sogar auf weitere identische Maschinen ausgerollt.

Auch zur Optimierung verketteter Produktionssysteme nutzbar

Neben dem Benchmarking im Maschinen- und Anlagenbau ist die Smarte Systemoptimierung auch zur Optimierung von schnelltaktenden vollautomatischen Produktionssystemen nutzbar. Hier erkennt das Analysetool automatisiert Fehler und deren Fortpflanzung durch die Prozesskette. Auf diese Weise können Defekte wie zum Beispiel ein Materialstau, der zum Ausfall des Systems führt, im Vorfeld erkannt und behoben werden. »Basis hierfür bildet unser hochperformanter Konnektor, der die Maschinensteuerungen Big-Data-fähig macht. Somit lassen sich vom IPA entwickelte lernende Systeme auf die Datenflut anwenden, Missstände automatisiert erkennen und schwerwiegende Folgefehler oder lange Stillstände durch Fehlersuchzeit vermeiden«, lobt Müller. Bei einem großen Automobilzulieferer haben die IPA-Wissenschaftler die Anlageneffektivität (OEE) kurzfristig um fünf, mittelfristig um acht Prozent gesteigert.

Auf der EMO 2017 demonstrieren die IPA-Experten die Smarte Systemoptimierung an einer Mini-Fabrik. Dafür haben sie den Materialfluss eines verketteten Fertigungssystem nachgebildet, das von einer Mitsubishi-, einer Siemens S7- und einer Beckhoff-SPS gesteuert wird. Der Besucher sieht auf einem Dashboard, wie die Daten aus der Maschinensteuerung und den Kameras echtzeitnah abgegriffen werden, in das Analysetool einfließen und in Echtzeit Schlüsse bezüglich Fehlerentstehung und Folgefehlern beziehungsweise Folgestillständen gezogen werden. Kurze aber häufige Leistungsverluste in großen Anlagen werden hierüber sichtbar und abstellbar.

Informationen zur Messe

Wo: EMO Hannover | Industrie 4.0 Area | Halle 25

Wann: 18. bis 23. September 2017

Vortrag im Detail:

19. September 2017 | 14.30 bis 15.00 Uhr
»Smart Data Analytics – Produktivitätssteigerung von verketteten Anlagen und automatisiertes Maschinen-Benchmarking«, Felix Georg Müller, Fachthemenleiter Autonome Fertigungssystemoptimierung
